Успех АТП-424Н течеискатель с функцией пассивного обнаружения кабеля

Специалистам по закупкам

Отправить заявку: ecnk@ecnk.ru

Связаться с менеджером 8 800 777 18 43

Срок поставки 2 недели

Цена (вкл. НДС)

134 640 ₽

Купить в 1 клик

Техническим специалистам

Технические вопросы: support@ecnk.ru

Связаться с менеджером 8 800 777 18 43

Гарантия:

1 год

Наличие :

уточняйте у менеджера

Способ доставки

Описание

Особенности

Характеристики

Комплектация

Отзывы

Течеискатель Успех АТП-424Н - это компактное и удобное устройство, предназначенное для обнаружения утечек жидкостей в трубопроводах на глубине до 3 метров в канальной и бесканальной прокладке, а также для пассивного обнаружения силовых кабелей под напряжением на глубине до 6 метров. Принцип работы течеискателя основан на акустическом методе, что позволяет точно определять места утечек средств передачи и обнаруживать коммуникации с высокой эффективностью.
Среди преимуществ течеискателя Успех АТП-424Н стоит выделить его портативность и легкость использования, что делает его идеальным инструментом для проведения диагностики и поиска утечек в различных условиях. Также важным преимуществом является функция пассивного обнаружения кабелей, что позволяет проводить работы без нагрузки на тестируемые системы. Кроме того, приемник АП-027М, входящий в комплект, обладает обширными возможностями и многофункциональностью, что позволяет работать с различными датчиками для широкого спектра задач.
Технические особенности приемника АП-027М представляют собой цифровую технологию, большой ЖК-дисплей для удобной работы и отображения информации, а также возможность вывода звукового сигнала как на наушники оператора, так и на встроенный динамик. Приемник оборудован широким набором рабочих частот и классом защиты корпуса от внешних воздействий. Рекомендуемые области применения включают сферы жилищно-коммунального хозяйства, теплосетей и водоснабжения, где данный течеискатель может быть эффективно применен для обнаружения утечек и диагностики коммуникаций.

Приемники поисковые многофункциональные "АП-027" используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.).

ВАЖНАЯ ОСОБЕННОСТЬ

"АП-027" - это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:

Осуществлять поиск утечек жидкостей из трубопроводов
Осуществлять 2 вида трассопоиска (электромагнитный и акустический)
Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным)
Наличие функции выбора кабеля из пучка

Существенные преимущества

Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.)
Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки)
Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала)

Дополнительные возможности

Высокая чувствительность. Коэффициент усиления тракта до 100 дБ
Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика
Регулируемый уровень подсветки
Класс защиты от внешних воздействий IP54

Функциональные возможности приемника "АП-027" в различных режимах работы

Режим «течепоиск»

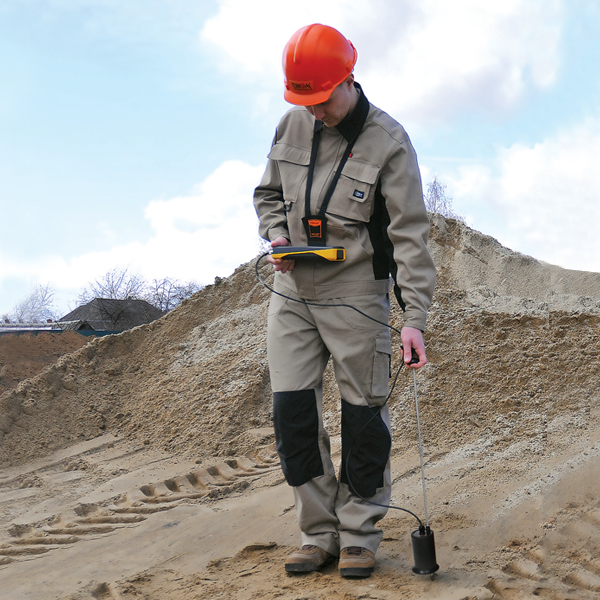

Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон 0,1…2 кГц.
Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала).
Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск»

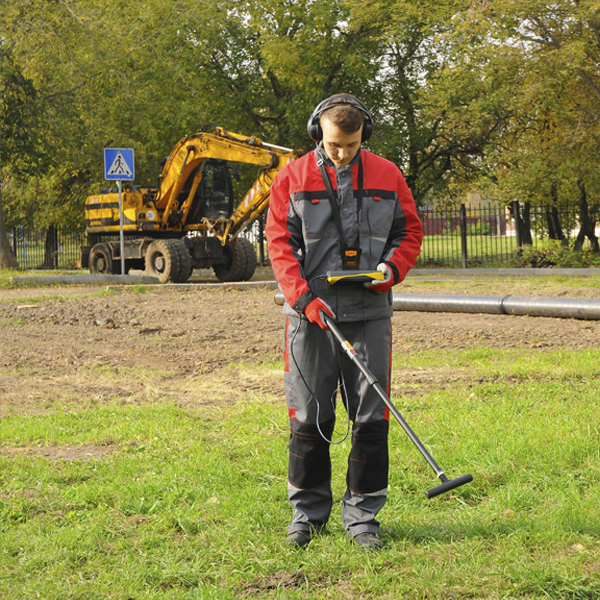

Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД).
Фильтры 50…60, 100…120, 512, 1024, 8192, 33000 Гц или «широкая полоса».
Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск»
Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций
Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка
Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики

Акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов)
Электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
Контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов)
Бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов)
«Клещи» индукционные (КИ) для выбора кабеля из пучка

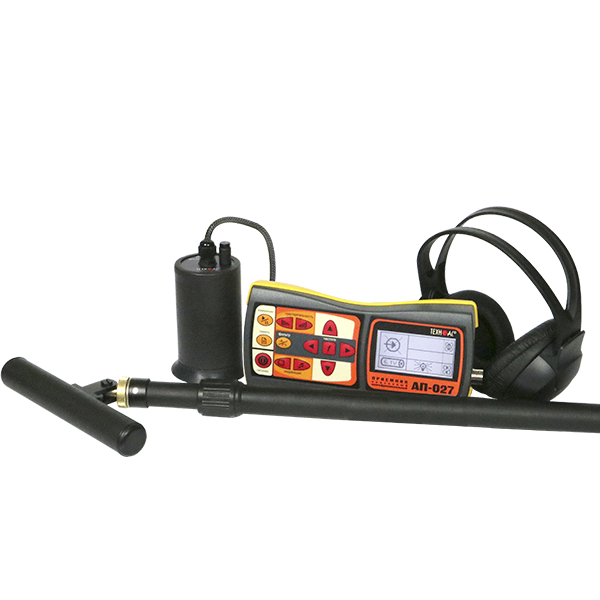

Приемник "АП-027"

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ/НР	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

Электромагнитный датчик "ЭМД-247"

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

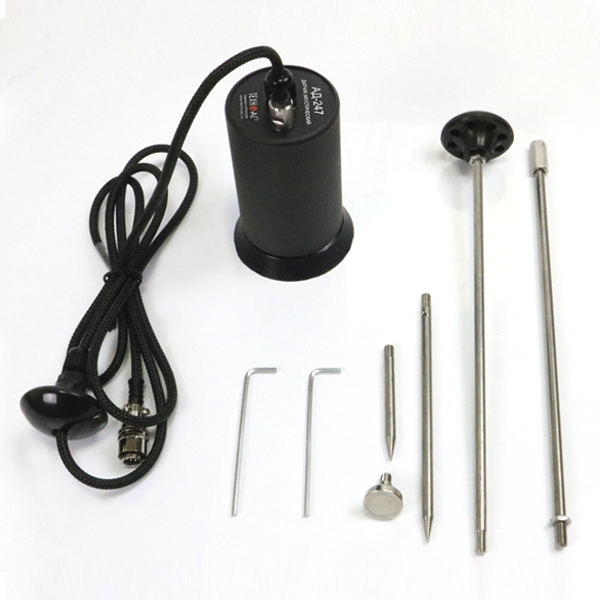

Акустический датчик "АД-247"

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95
