Тест-образец по Бертольду

Тест-образец по Бертольду

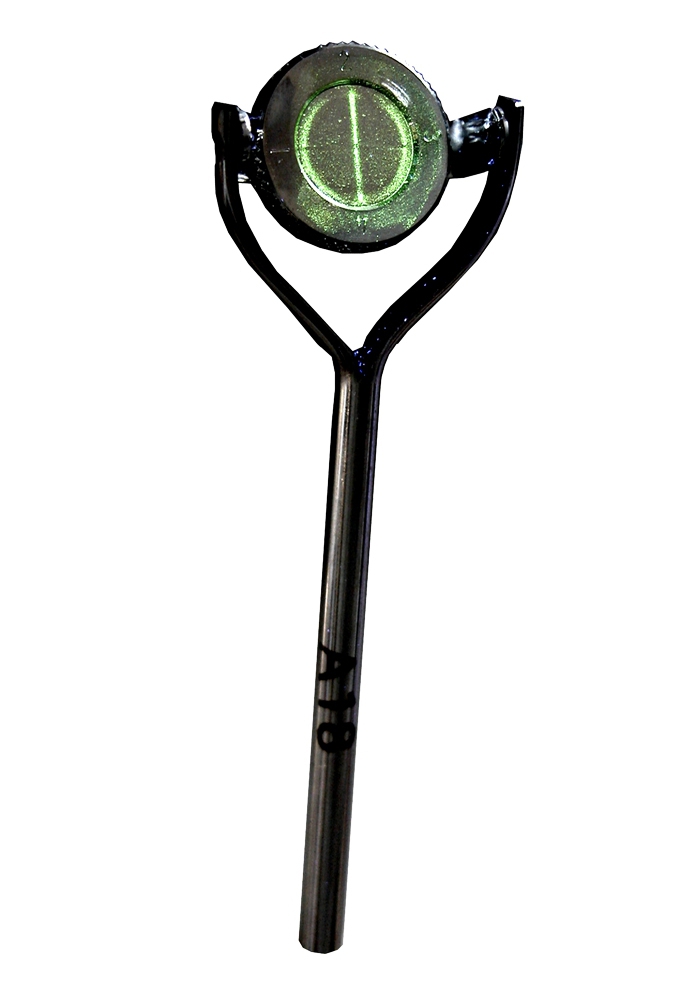

Тест-объект по Бертольду предназначен для определения того, является ли напряженность магнитного поля достаточной, и правильно ли выбрано направление намагничивания. Образец представляет собой цилиндр из мягкой стали, разделенный шлицами шириной 0,15 мм на 4 сектора. Сверху цилиндр покрыт тонкой фольгой из неферромагнитного материала.

При помещении образца на намагниченный объект часть силовых линий магнитного поля проходит через цилиндр. При достаточном намагничивании после орошения МП суспензией над одним из шлицев образуется индикация. Для определения направления намагничивания образец медленно поворачивают вокруг его вертикальной оси, пока индикация над одним из шлицев не станет наиболее четкой. Полученная индикация перпендикулярна направлению магнитного поля.
