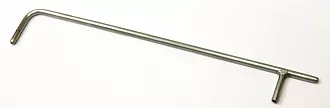

Трубка напорная модификации Пито исполнение "В"

Трубка напорная модификации Пито исполнение "В"

Трубка напорная модификации Пито предназначена для измерений объемного расхода жидкости и газа в одной точке поперечного сечения цилиндрических труб диаметром не менее 300 мм в случаях, когда стенки трубы газохода не подвержены интенсивной коррозии или отложению на них веществ, выделяющихся из измеряемой среды по ГОСТ 8.361-79.

Применяется при определении скорости и объемного расхода в газоходах и вентсистемах в комплекте с дифференциальными манометрами типа ДМЦ-01А, ДМЦ-01О, ДМЦ-01М или др.

Выпускаются две модификации трубок напорных: Пито (с изогнутым носиком) и Пито цилиндрическая (с прямым носиком). А также два исполнения трубок напорных: В (вентиляционное) и П (промышленное), отличающиеся диапазонами измерений скорости воздушного потока (см. таблицу с техническими характеристиками).
Трубка напорная Пито воспринимает полное давление отверстием в торце изогнутой трубки, статическое давление - отверстиями в стенке внешней трубки. Трубка напорная Пито цилиндрическая полное давление воспринимает через отверстие в стенке внешней трубки, а статическое - отверстием в торце прямой трубки.

Трубка напорная модификации Пито с термопарой предназначена для работы в комплекте с дифференциальными манометрами ДМЦ-01М, имеющими канал автоматического ввода температуры. При измерениях скорости и объемного расхода газопылевых потоков такими комплектами отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.

Концы трубок напорных соединяются с дифференциальным манометром шлангами (силиконовыми, ПВХ, резиновыми)необходимой длины (приобретаются дополнительно). Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.
