ViPen-2 – сборщик-анализатор вибрационных сигналов с функциями контроля температуры, диагностики подшипников качения, с беспроводным интерфейсом Bluetooth

ViPen-2 – сборщик-анализатор вибрационных сигналов с функциями контроля температуры, диагностики подшипников качения, с беспроводным интерфейсом Bluetooth

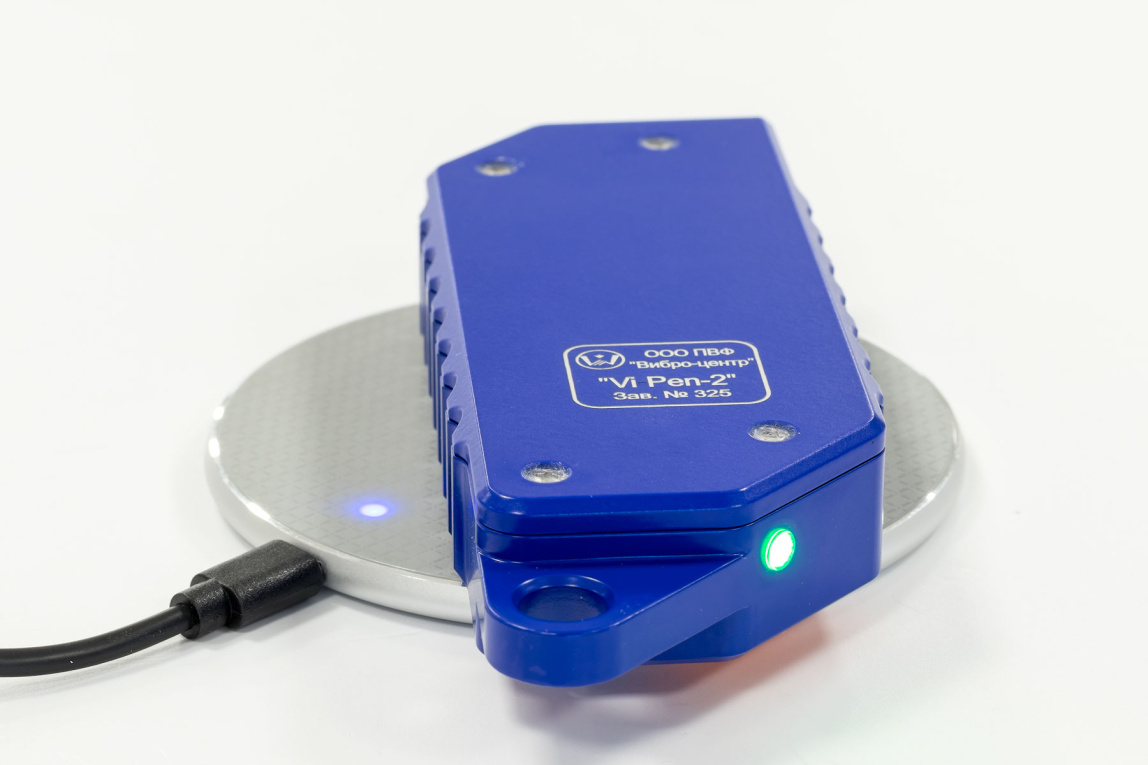

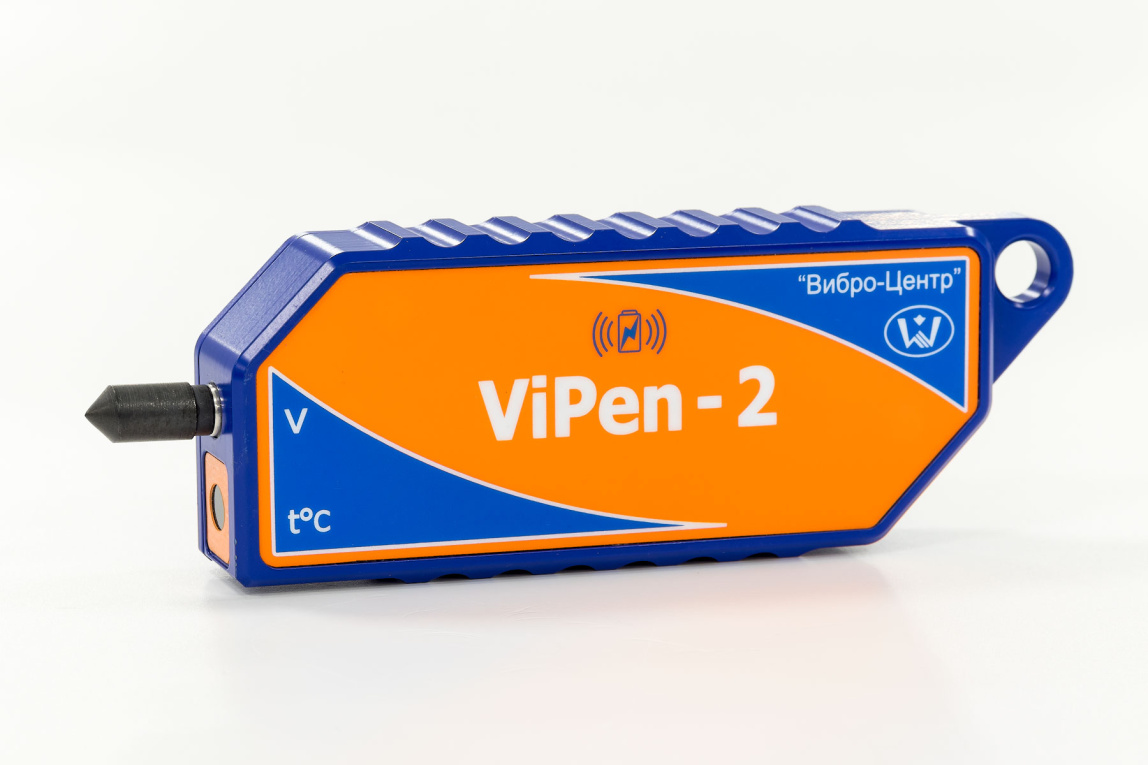

Переносной прибор марки ViPen-2 является компактным универсальным сборщиком (анализатором) вибрационных сигналов. По своим функциям он представляет собой интеллектуальный датчик вибрации, предназначенный для использования совместно с управляющим смартфоном или планшетом.

Основным назначением прибора ViPen-2 является оперативная и максимально автоматизированная подготовка данных для работы современных информационных систем управления эксплуатацией и ремонтами оборудования, реализованных на предприятии.

Технические возможности прибора ViPen-2

Рабочим, поверенным для прибора ViPen-2, является стандартный диапазон частот от 10 до 1000 Гц. На проведение измерений вибрации в этом диапазоне частот прибор имеет метрологический сертификат.

Реальный диапазон рабочих частот прибора ViPen-2 значительно шире, и включает в себя не только стандартный диапазон, но еще и два дополнительных:

• Низкочастотный диапазон от 0,5 Гц до 50 Гц. Измерения в этом диапазоне частот позволяют контролировать техническое состояние и проводить диагностику тихоходных агрегатов, начиная от 30 оборотов в минуту.

• Высокочастотный диапазон от 500 Гц до 10000 Гц. Измерения в этом диапазоне частот позволяют контролировать высокочастотные механические и электромеханические процессы в оборудовании.

В силу конструктивных особенностей прибора (моноблок со встроенным датчиком вибрации), а также из-за использования для оперативных измерений вибрации щупа или блока магнитного крепления, в дополнительных частотных диапазонах прибор ViPen-2 при изготовлении только калибруется.

Функциональные возможности прибора ViPen-2

При помощи переносного измерительного прибора марки ViPen-2 производится полный цикл сбора, обработки и анализа вибрационных сигналов в стандартном и расширенных диапазонах частот:

• Регистрация временной формы сигнала от встроенного акселерометра в трех разных диапазонах частот.
• Представление и анализ полученных вибрационных сигналов в размерности виброускорения, виброскорости и виброперемещения.
• Определение основных интегральных параметров всех представлений вибрационных сигналов, таких как мгновенное значение, пик-пик, размах, среднее значение, СКЗ.
• Расчет и анализ спектров вибрационных сигналов с максимальным разрешением до 3200 линий в спектре.

В программное обеспечение прибора ViPen-2 дополнительно встроены автоматизированные алгоритмы для проведения оперативной оценки технического состояния и диагностики дефектов подшипников качения.

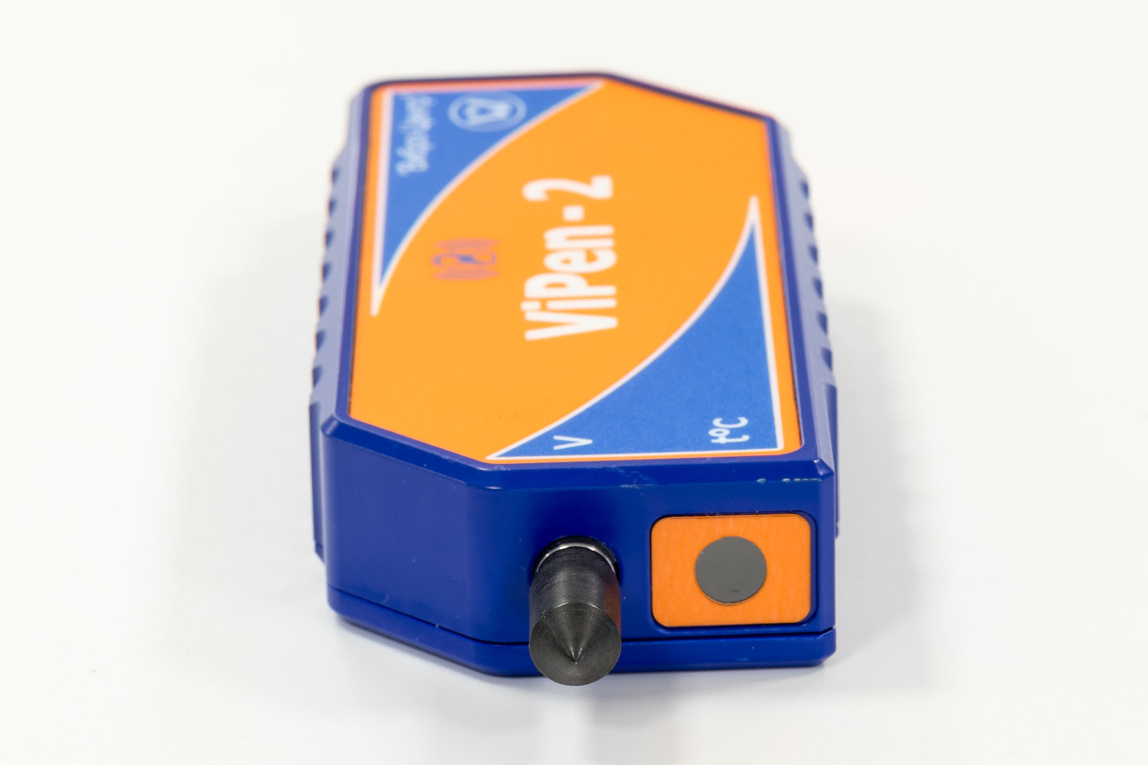

Для расширения возможностей диагностики оборудования «на месте», контроля технологических параметров, особенно контроля технического состояния подшипников качения, прибор ViPen-2 оснащен встроенным датчиком температуры (пирометром), предназначенным для дистанционного контроля температуры оборудования.

Функция диагностики подшипников качения

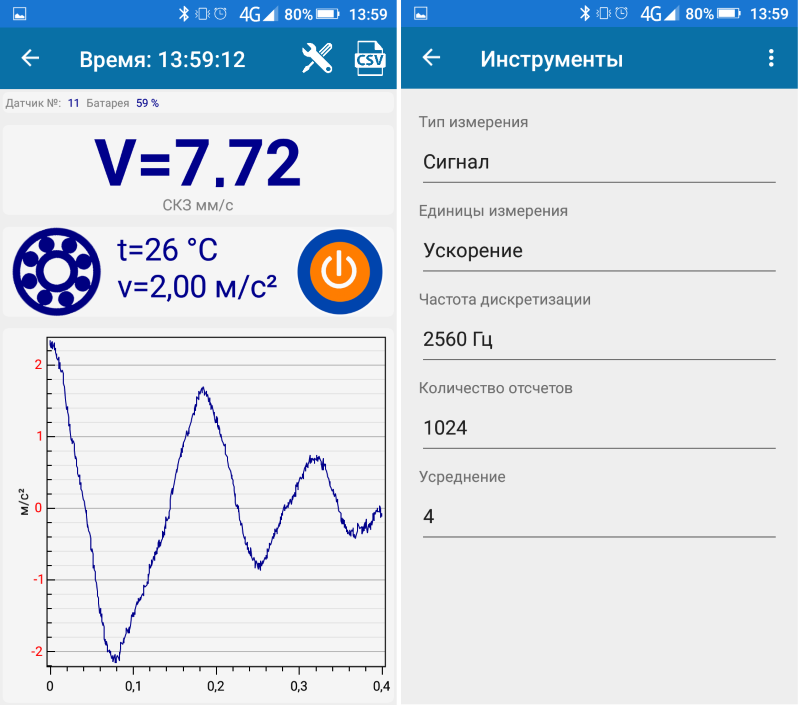

Оценка технического состояния подшипников качения проводится в ViPen-2 автоматически. На экране управляющего смартфона состояние подшипника отображается графическим символом вращающегося подшипника качения.

По результатам диагностики подшипник относится к одной из трех категорий технического состояния:

• Хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро.
• Удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно.
• Предаварийное состояние, символ подшипника на экране мигает и не вращается.

Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen уточняется оперативными данными о температуре подшипникового узла, измеряемой при помощи встроенного в прибор пирометра.

Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.

Использование прибора ViPen-2 в качестве интеллектуального датчика для систем управления эксплуатацией оборудования

Прибор ViPen-2 можно использовать в качестве универсального анализатора вибрационных сигналов. По цене такое предложение будет в разы дешевле других функциональных аналогов.

Наиболее эффективно использовать ViPen-2 как интеллектуальный датчик в составе комплексных систем управления эксплуатацией оборудования. В этом случае измерение параметров оборудования производится в стандартном диапазоне частот 10÷1000Гц или в дополнительных диапазонах частот, в зависимости от типа контролируемого оборудования.

Возможна передача информации о техническом состоянии оборудования на общий сервер системы управления ремонтами оборудования.

Проведение измерения вибрации

Измерение вибрации контролируемого оборудования прибором марки ViPen-2 производится с использованием контактного щупа или блока магнитного крепления, входящих в состав поставки. Они предназначены для использования на ровных и криволинейных поверхностях оборудования и фиксируются на корпусе прибора при помощи резьбового отверстия.

Бесплатное приложение Android для работы с прибором можно скачать в Google Play. Оно называется "Беспроводные датчики DIMRUS". Сфотографируйте QR-код на рисунке для быстрого скачивания приложения.

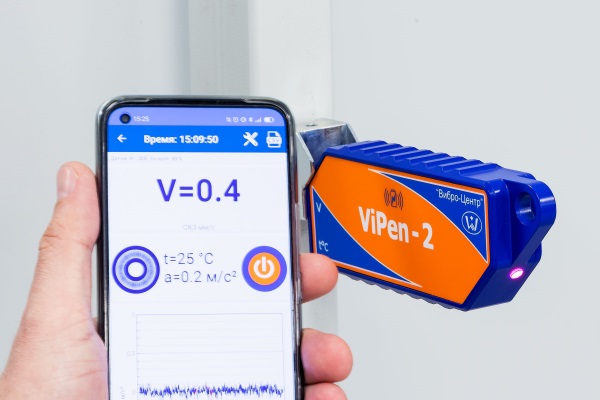

Настройка всех режимов регистрации вибрационных сигналов и полное управление работой прибора производится при помощи смартфона.

Всю полученную из ViPen-2 информацию можно сохранить в памяти смартфона и (или) передать на сервер системы управления эксплуатацией оборудования. Протокол хранения данных открытый, поэтому ее можно переслать в любую базу данных пользователя.
