ГРИС 2.1
ГРИС является комплексом расчетных программ и включает две автономные программы: ГРИС_С и ГРИС_Т. Программы комплекса позволяют выполнить расчет дождевых стоков и талых вод, а также рассчитать пропускную способность труб и малых мостов.
Область применения программ — проектирование автомобильных и железных дорог.
ГРИС_С. Программа служит для определения расходов и объемов стоков дождевых паводков и талых вод. Входными данными программы служат материалы полевых изысканий. Результатами расчета являются таблицы, в том числе в формате RTF.
Результаты расчетов программы ГРИС_С могут использоваться в программе ГРИС_Т, предназначенной для расчета пропускной способности малых искусственных сооружений.
ОСНОВНЫЕ ФУНКЦИИ ПРОГРАММЫ:
- расчет стока дождевых паводков по формуле МАДИ/Союздорпроекта;
- расчет стока дождевых паводков по формуле предельной интенсивности СНиП 2.01.14-83;
- расчет стока дождевых паводков по редукционной формуле СНиП 2.01.14-83;
- расчет стока дождевых паводков по ВСН 24-87 (расчет составлен по ведомственным строительным нормам для Беларуси);
- расчет стока дождевых паводков по формуле УкрНИГМИ (Украина);
- расчет стока дождевых паводков по редукционной формуле II СП 33-101-2003;
- расчет стока дождевых паводков по формуле предельной интенсивности III СП 33-101-2003;
- расчет стока талых вод по СНиП 2.01.14-83;
- расчет стока талых вод по ВСН 24-87 (расчет составлен по ведомственным строительным нормам для Беларуси);
- расчет стока талых вод по формуле УкрНИГМИ (Украина);
- расчет стока талых вод по СП 33-101-2003.
КРЕДО ГРИС_Т. Программа позволяет рассчитать пропускную способность малых искусственных сооружений: гладкой круглой трубы, гладкой прямоугольной трубы, малого моста, а также гофрированных труб различных сечений. Возможен расчет одно- и многоочковых труб.
Преимуществом программы является возможность использования не одной, а различных методик расчета стока и конструкций водопропускных труб, в том числе гофрированных с различной формой сечения.
Входными данными для программы могут служить материалы полевых изысканий и принятые проектные решения. В качестве входных данных могут также использоваться результаты расчетов программы ГРИС_С, которая служит для определения расходов и объемов стоков дождевых паводков и талых вод.
Гидравлические расчеты по определению пропускной способности применимы в программе как для новых, так и для существующих сооружений. Для одного и того же сооружения такой расчет можно выполнить по различным расчетам стока.
Системно-технические требования:
Процессор: Intel Pentium 4 1,6 ГГц или совместимый (рекомендуется Intel Core 2 Duo 2,4 ГГц).
ОЗУ: не менее 2 ГБ.
Видеоподсистема: графический ускоритель на базе графического процессора класса NVIDIA GeForce 6600 или ADM Radeon Х700 или более производительные.
Операционная система:
- Microsoft Windows 7 Service Pack 1,
- Microsoft Windows 7 x64 Service Pack 1,
- Microsoft Windows 8.1,
- Microsoft Windows 8.1 x64,
- Microsoft Windows 10 x64,
- Microsoft Windows 10 x86.
Примечания:
- Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.

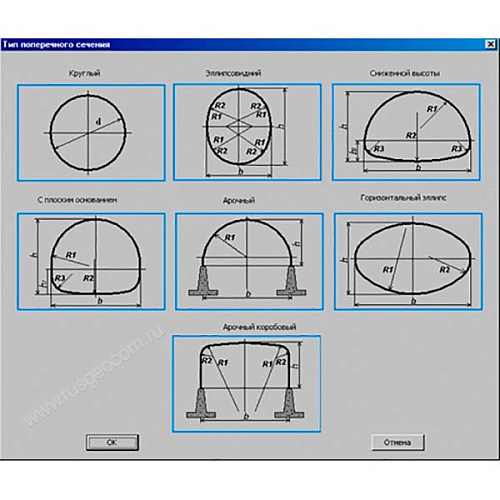

Расчет металлических гофрированных труб выполняется по трем методикам, условные названия расчетов: ГОФР_I, ГОФР_ II, ГОФР_III. Каждой методике соответствуют определенные типы поперечных сечений.
ОБРАБОТКА РЕЗУЛЬТАТОВ
Кроме определения водопропускной способности, в программе возможен подбор типовых размеров нового искусственного сооружения по гидравлическим показателям как с учетом аккумуляции, так и без нее.
Пользователь может варьировать размер отверстия моста и анализировать величину подпора воды перед ним (методика применяется для малых мостов).
Во время расчета определяются следующие основные характеристики:
- коэффициент аккумуляции (при расчетах с учетом аккумуляции);
- сбросной расход в сооружении (при расчетах с учетом аккумуляции);
- режим работы искусственного сооружения;
- подпор воды перед сооружением;
- глубина и скорость воды на выходе сооружения или в расчетном сечении;
- минимально допустимая высота земполотна (для новых сооружений).
Результаты расчета в программе ГРИС_Т можно получить в трех видах :

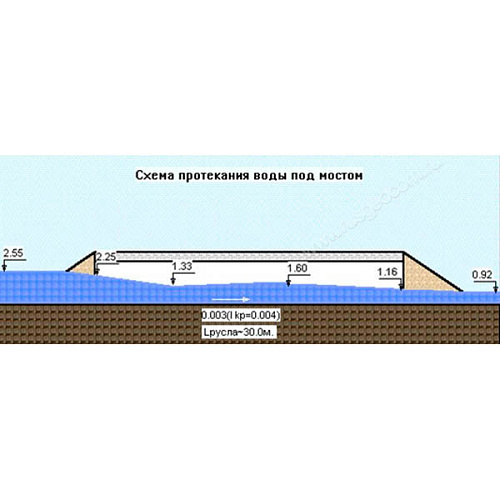

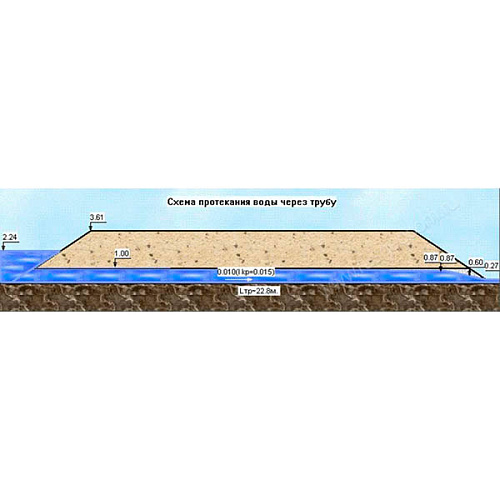

- в виде визуального изображения, выдаваемого на экран после расчета;
- в виде отчета (таблицы), который можно предварительно просмотреть на экране и затем выдать на печать;
- в виде сохраненного на диске файла отчета в формате RTF.
